操作器 SFD DFD型

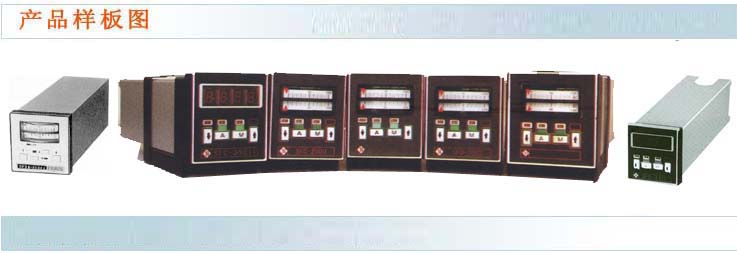

D型操作器（開關量輸出）（以下簡稱操作器）主要有SFD-1001、SFD-1003、SFD-1041、SFD-2011、DFDB-2200A等，是用于與S系列智能調節器配套的單元儀表，同時亦能與KMM、KMS單回路可編程序調節器相配，經過適當連接后，操作器亦能與III型調節器相連使用，操作器的安裝位置處于伺放與電動執行機構之間。當操作器處于自動狀態時，它連通伺放與電動執行機構，將電動執行機構的控制權交給伺放，當操作器被切換到手動狀態時，操作器切斷電動執行機構與伺放之間的聯系，當 增 或 減 按鈕被按下后，操作器連通電源與電動執行機構的正 反向端，有操作器控制電動執行機構的動作。操作器還具有完備的數字聯絡信號，使得調節器 操作器 伺放 執行機構等組成的系統實現自動 手動的切換。另外，操作器可用表頭（SFD-1001 SFD-1003）或用光柱（SFD-1041）指示輸出值和閥位反饋信號的大小或用數碼管顯示輸入信號大小（SFD-2011）,操作器還以發光二極管形式顯示手/自動狀態和后備狀態。
操作器的輸出有以繼電器觸點形式實現的（SFD-1001 SFD-1003 SFD-1041 DFDB-2200A），其負載能力是220V，1.5A~15A。也有以O(shè)C門（集電極開路）輸出的（SFD-2011），負載能力為30V，100mA，dc
另外SFD-2011A可接受外部開關信號，實現程控增減符合操作。
參數名稱 | SFD-1001 | SFD-1003 | SFD-1041 | SFD-2011 | DFDB-2200A |
指示誤差 | ±2.5% | ±2.5% | ±2% | ±1% | ±2.5% |
輸入信號 | 4-20mA | 4-20mA | 4-20mA | 4-20mA | 4-20mA |
閥位反饋輸入信號 | 4-20mA | 4-20mA | 4-20mA | 4-20mA | 4-20mA |
閥位反饋輸出信號 | 1-5V d.c. | 1-5V d.c. | 1-5V d.c. | 1-5V d.c | 1-5V d.c. |
輸出觸點容量 | 220V a.c | 220V a.c | 220V a.c | 30V a.c | 220V a.c |
環境溫度 | 5-45℃ | 5-45℃ | 5-45℃ | 5-45℃ | 5-50℃ |
相對濕度 | ≤85% | ≤85% | ≤85% | ≤85% | ≤85% |
供電 | 24V d.c | 220V d.c | 24V d.c | 24V d.c | 24V d.c |
消耗功率 | 3W | 3W | 3W | 7W | 2.5W |
結構形式 | 68+0.740× | 68+0.740× | 68+0.740× | 68+0.740× | 76+0.740× |
外形尺寸 | 250×72×72 | 250×72×72 | 250×72×72 | 250×72×72 | 250×80×80 |
重量 | 1.5kg | 1.5kg | 1.5kg | 1.5kg | 1.1kg |
注：如需外型尺寸250X80X80也可。繼電器觸點容量可根據需要增加到15A，220Aac
二 特點
繼電器輸出或OC門輸出
表頭指示或數碼顯示或光柱顯示
24Vdc 或220Vac供電
操作器手 自動 后備狀態均能顯示
繼電器輸出容量可擴展
